结构一体化保温板外墙外保温系统(T系统)施工技术规范



1、排版方案

确定排版分格方案:根据外墙尺寸确定排版分格方案并绘制安装排版图,尽量使用主规格复合保温模板。

2、弹线

一体化保温板安装前应根据计器纸和排板面复尺寸,并设计安装制线。弹出每块板的安装控制线。

3、模板裁割

一体化保温板裁割:对于无法用主规格安装的部位,应事先在施工现场用切割锯切割成为符合要求的寸。

4、安装连接件

在施工现用手钻在免拆复合保温模板预定位置穿孔,安装连接件,每方米不少于6个,门窗洞口处可增设连接件。

5、绑扎钢筋及垫块

外柱、墙、梁钢筋绑扎合格,经验收后在钢筋内外两侧绑扎水泥砂浆垫块(3-4块/板)。

6.立一体化保温模板

根据设计排板图的分格方案安装一体化保温模板,并用绑扎钢丝将连接件与钢筋绑扎定位,先安装外墙阴阳角处板,后安装主墙板。

7、立外墙内侧模板

根据《混凝土结构工程施工质量验收规范》GB50204和《建筑模板安全技术规范》JGJ162要求,采用传统做法,安装外墙内侧木(竹)胶合板和木方次楞/钢管主楞。

8、安装对拉螺栓

根据每层墙、柱高度按传统模板施工方法确定对拉螺栓间距,用手钻在一体化保温模板和内侧模板相应位置开洞,穿入对拉螺栓并初步调整螺栓。

9、安装模板主次楞

立外墙外侧竖向(40x70mm或50x80mm)次楞,横向安装水平向2根48x3. 5钢架管主楞,固定内外模板、主次楞,调整模板宽度和垂直度,使之达到施工要求。

10.混凝土浇筑

混凝土浇筑应用U型镀锌铁皮扣在一体化保温模板上口形成保护帽,混凝土塌落度应符合泵送混凝土对流动度的要求。

11.拆模

待混凝土达到规定龄期后拆除内模板及主、次楞,一体化保温模板将固定在混凝土构件上。内外侧及主、次楞拆除内外模板、主次楞的拆除时间和要求应按照《混凝土结构工程施工质量验收规范》(GB50204)和《建筑施工模板安全技术规范》(JGJ162)的规定执行。

12、砌筑自保温砌体

外围护结构填充墙体自保温砌体施工按照相应国家砌体设计规范和规程的规定施工,且自保温砌块外侧应同一体化保温模板外侧在同一垂直立面上。

13、拼缝及阴阳角处抗裂处理

一体化保温模板拼缝处、阴阳角以及与自保温砌体相交处,用聚合物砂浆抹压找平,并铺设200mm宽耐碱玻纤网格布,加强抗裂措施处理。

14、水泥抗裂砂浆抹面

一体化保温砌体外侧应整体分层抹压水泥抗裂砂浆,使外立面平整,符合验收要求。

15、饰面层施工

涂料或面砖饰面层应按照《建筑节能工程施工质量验收规范》(GB50411-2007)做法施工。一体化保温模板外墙保温系统采用面砖做饰面层时,一体化保温模板外侧的找平砂浆内应铺设一层热镀锌电焊网宜采用尼龙金属组合连接件,将热镀锌电焊网与结构主体进行可靠连接。

验收标准:一体化保温模板安装验收时应符合《混凝土结构施工质量验收规范》GB50204、《高层建筑混凝土结构技术规程》JGJ3的要求,一体化保温模板工程部分应符合《建筑节能工程施工质量验收规范》GB50411、《建筑装饰装修工程质量验收规范》GB50210、《建筑工程施工质量验收统一标准》GB50300中的有关要求。

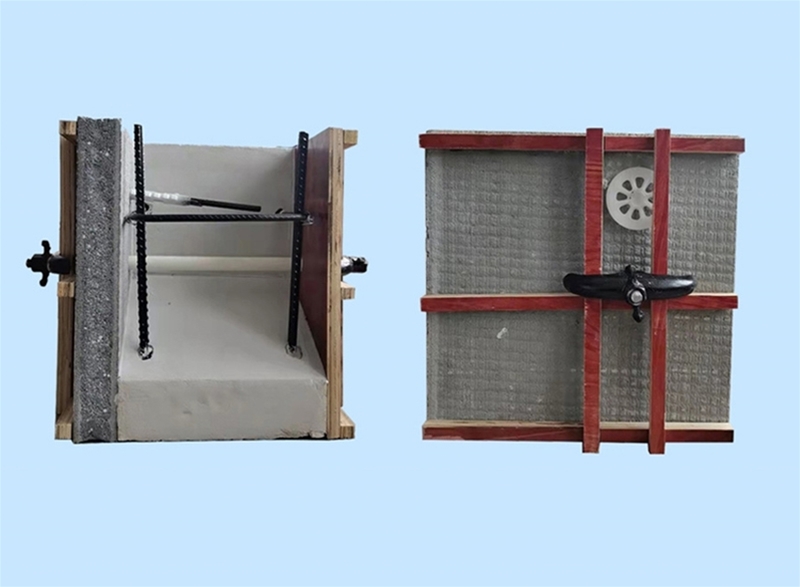

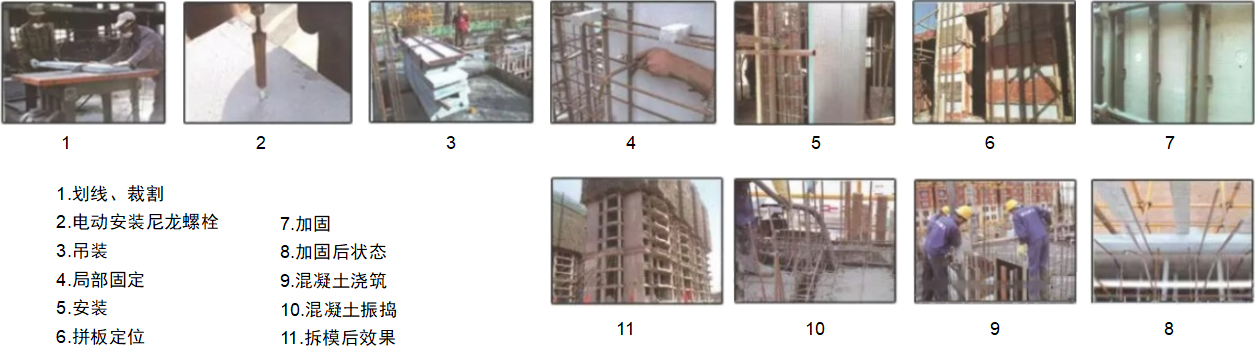

16、施工流程图
